Камень пустотелый 390х190х188 мм: 330 шт/час
-
Плитка тротуарная 200х100 мм кв. м: 27 м2/час
- Зона формируемых изделий: 400 х 400 мм
- Высота формируемых изделий: 50-200 мм
- Размеры поддона для формования: 450х450х20 мм
- Установленная мощность: 21.8 кВт
- Масса: 3690 кг
- Длина: 5,8 м
- Ширина: 3.2 м
- Высота: 2.8 м
- Режим работы: Механизированный
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

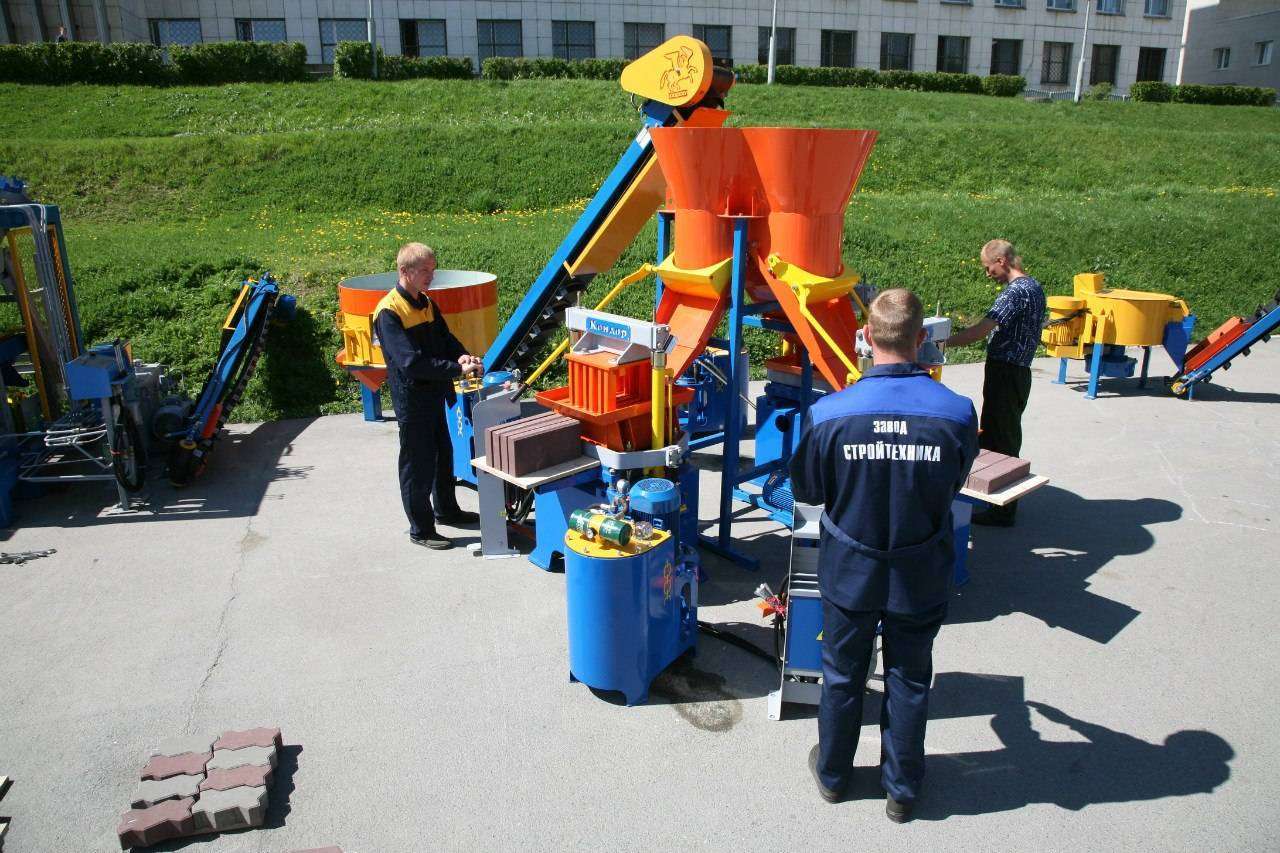

Проф. линия для изготовления кирпича и тротуарной плитки из жесткой бетонной смеси методом вибропрессования.

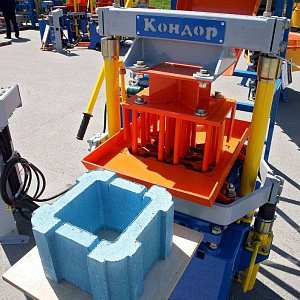

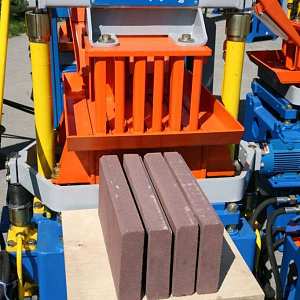

Сменные комплекты пуансон-матриц позволяют изготавливать на установке различные изделия: камни стеновые (шлакоблок, арболитоблок, керамзитоблок, теплоблок); плитку тротуарную, облицовочные камни разной конфигурации и размеров.СОСТАВ И СХЕМА

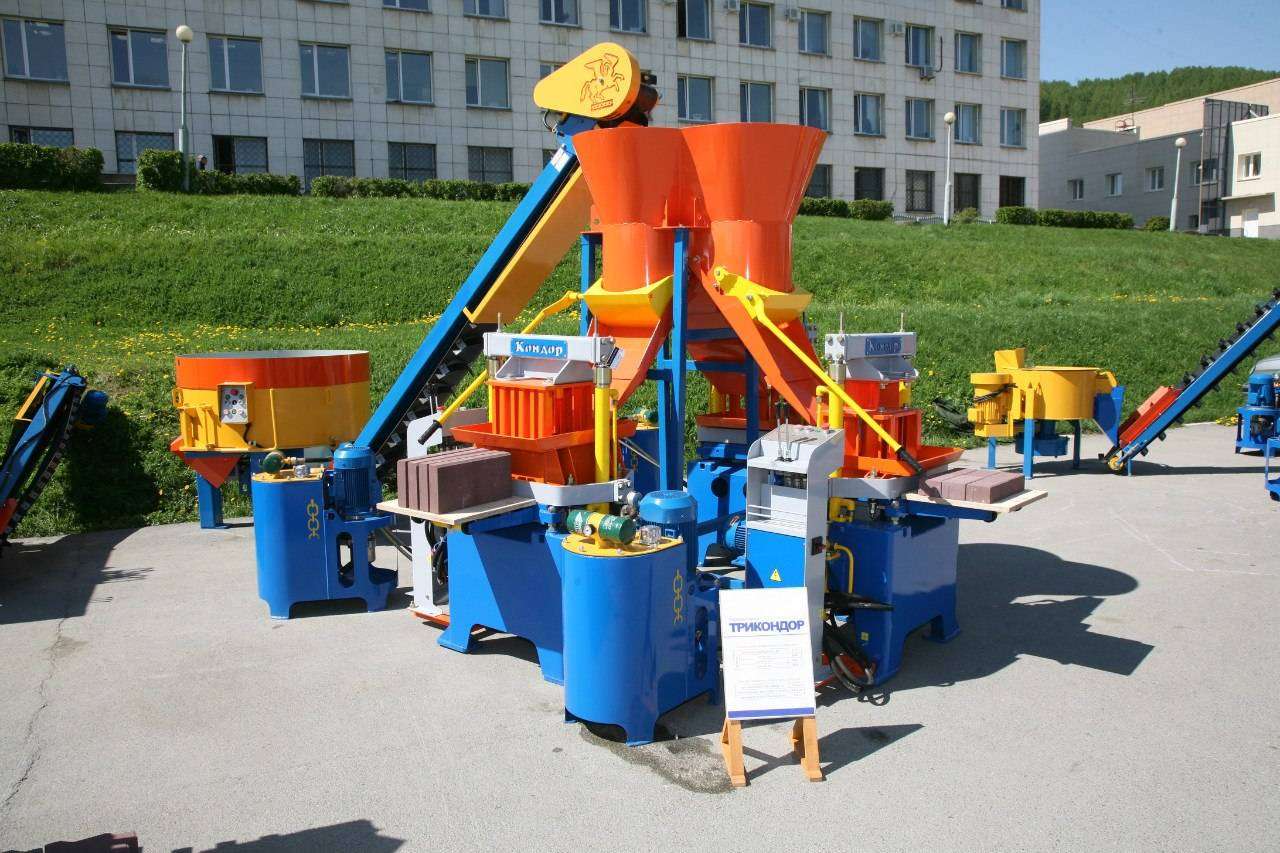

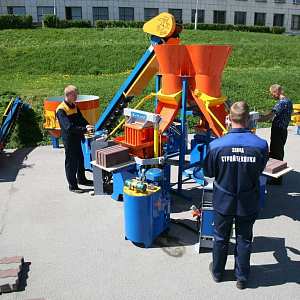

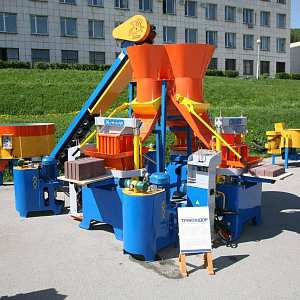

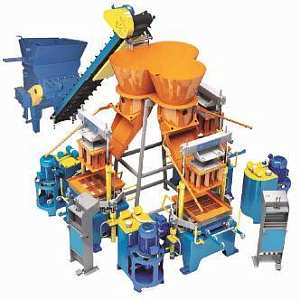

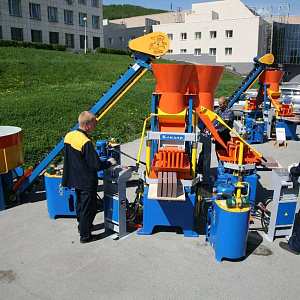

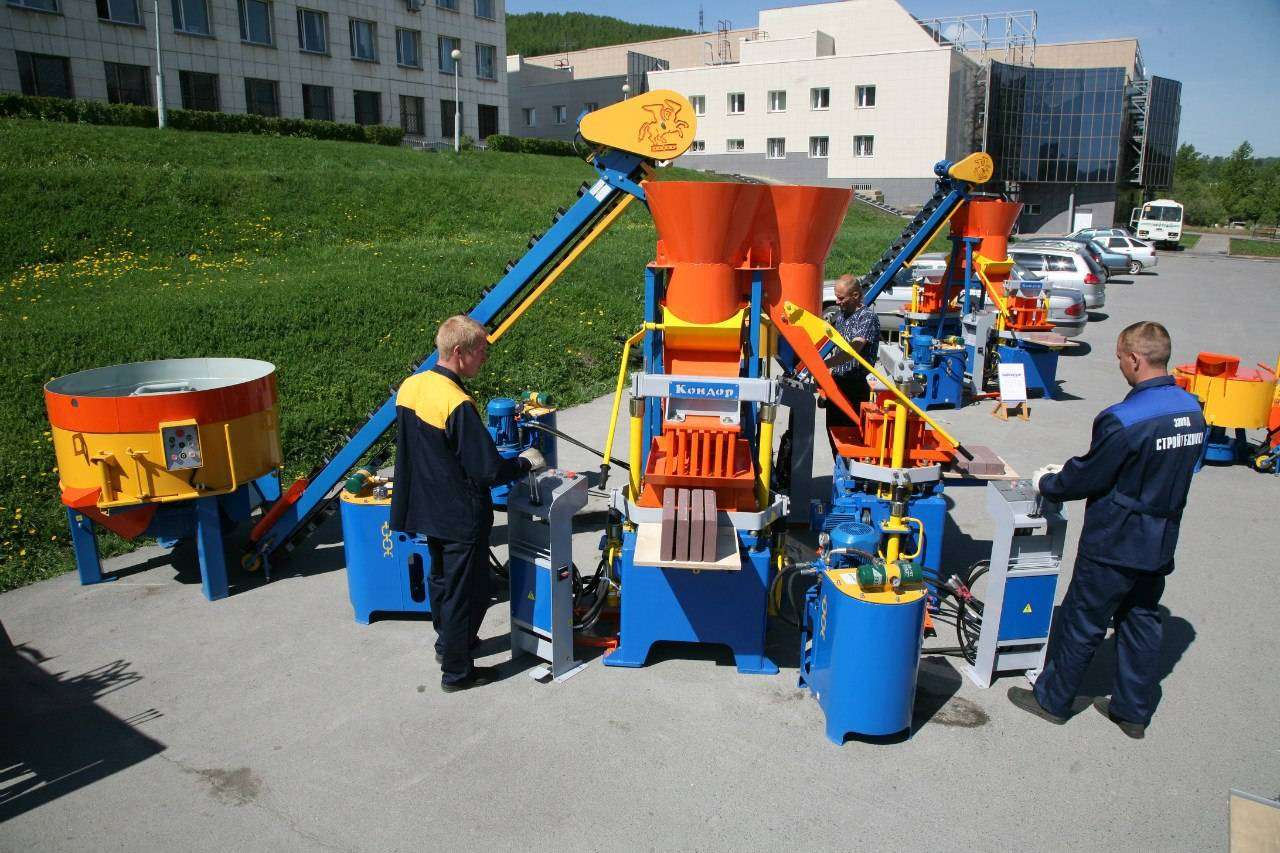

Установка “ТРИКОНДОР-350-ТБ” (рис.) состоит из трех вибропрессов 1 с пультами управления 2 и электрошкафами 3, смесителя 4, трех насосных установок 5, трибункера 6 и ленточного транспортера 7:

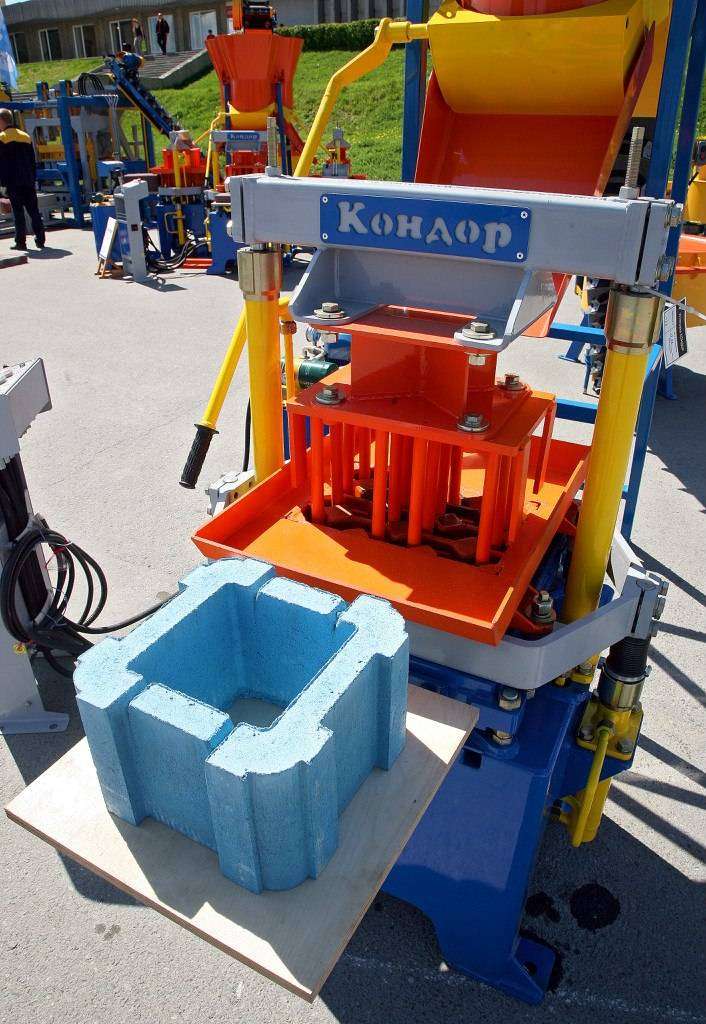

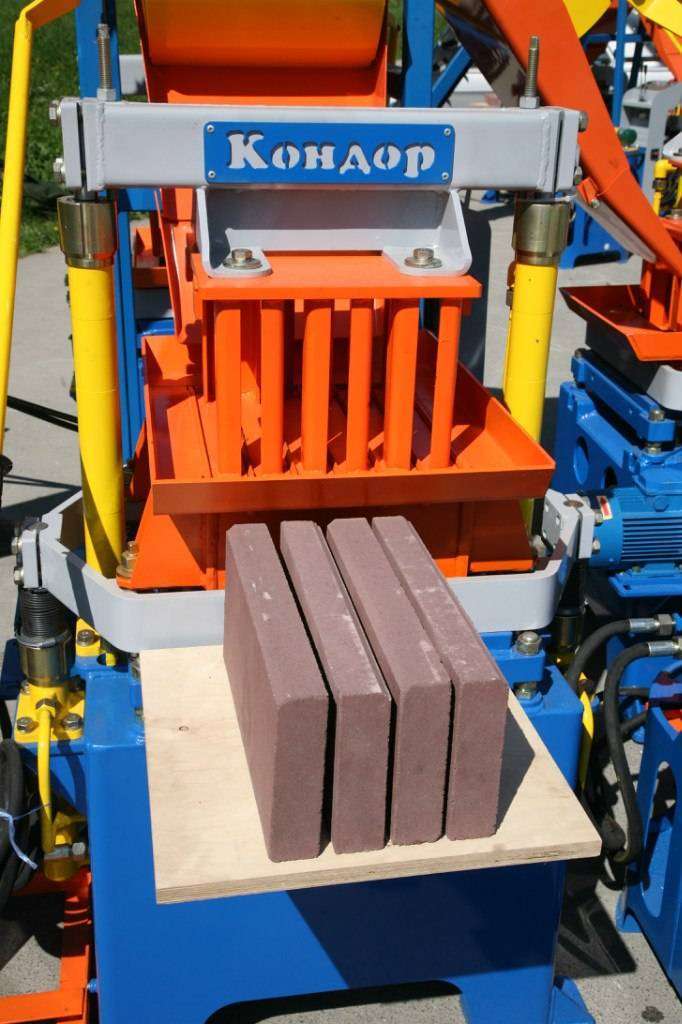

- вибропрессы предназначены для формования строительных изделий (стеновых камней и тротуарной плитки) из жесткой бетонной смеси;

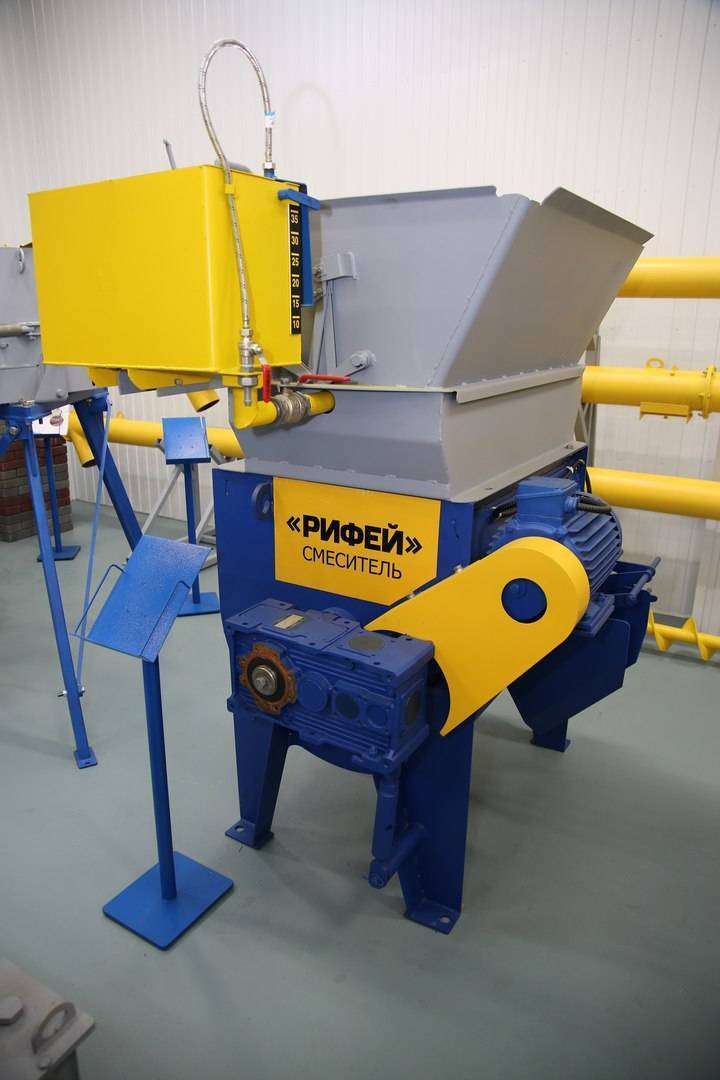

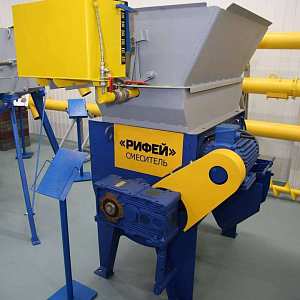

- смеситель предназначен для приготовления жесткой бетонной смеси, необходимой для формования изделий;
- транспортер предназначен для подачи бетонной смеси из смесителя в трибункер;
- трибункер предназначен для хранения бетонной смеси и подачи ее в матрицы вибропрессов;

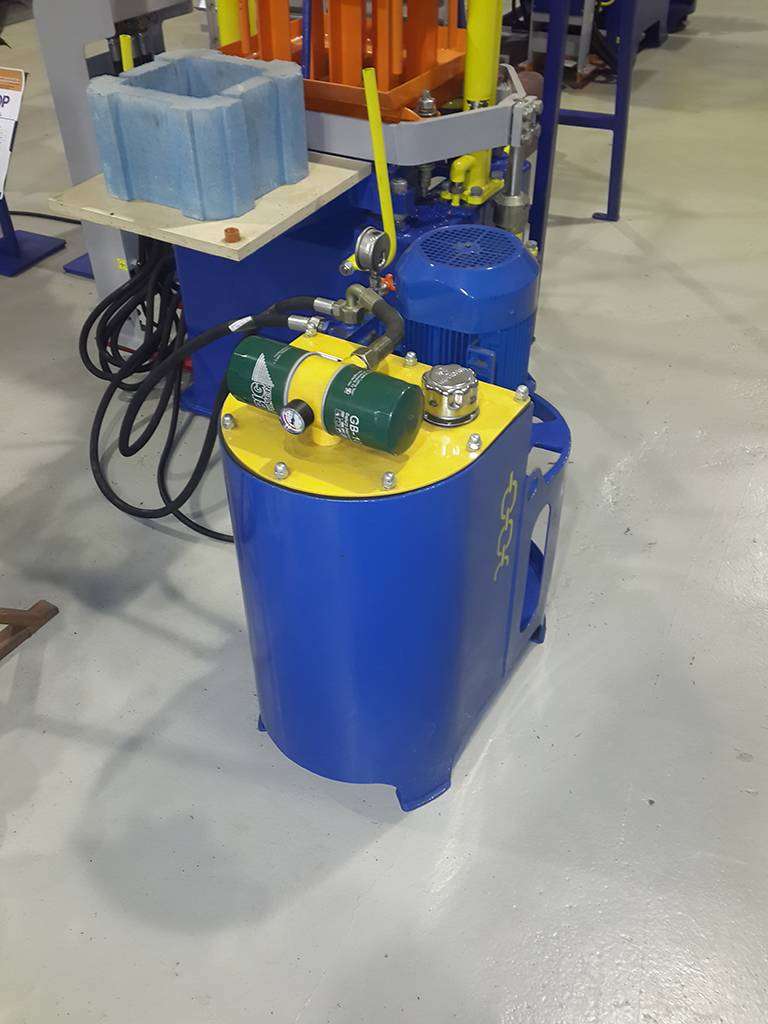

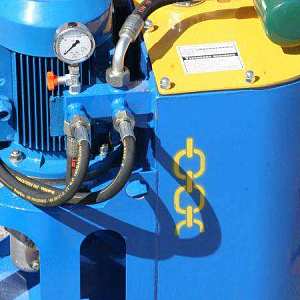

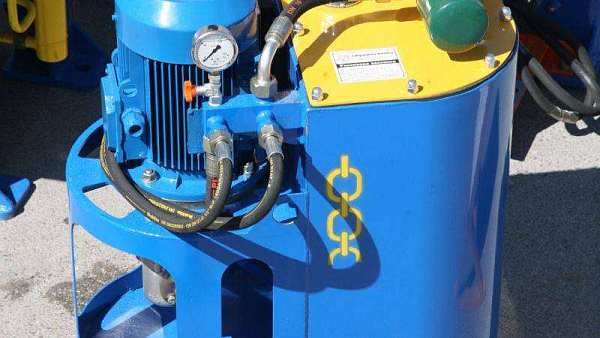

- насосные установки, обеспечивают давление и подачу масла к исполнительным гидроцилиндрам вибропрессов;
- в электрошкафах смонтирована силовая пускозащитная аппаратура установки.
- Вибропресс, 3 шт

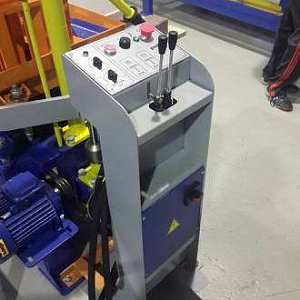

- Пульт управления с электрошкафом и рукавами высокого давления, 3 шт
- Насосная установка, 3 шт
- Полка вибропресса, 3 шт
- Переходник, 3 шт
- Выталкиватель, 3 шт
- Скребок, 3 шт
- Транспортер ленточный (3.5 м)
- Смеситель (350 л)
- Бибункер смеси со стойкой
- Кронштейн установочный (для транспортера)
- Стеллаж (в полуразобранном виде), 3 шт
- Поддон технологический, 15 шт
- Болты фундаментные, 12 шт
- Болты анкерные, 6 шт

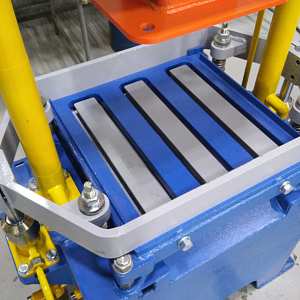

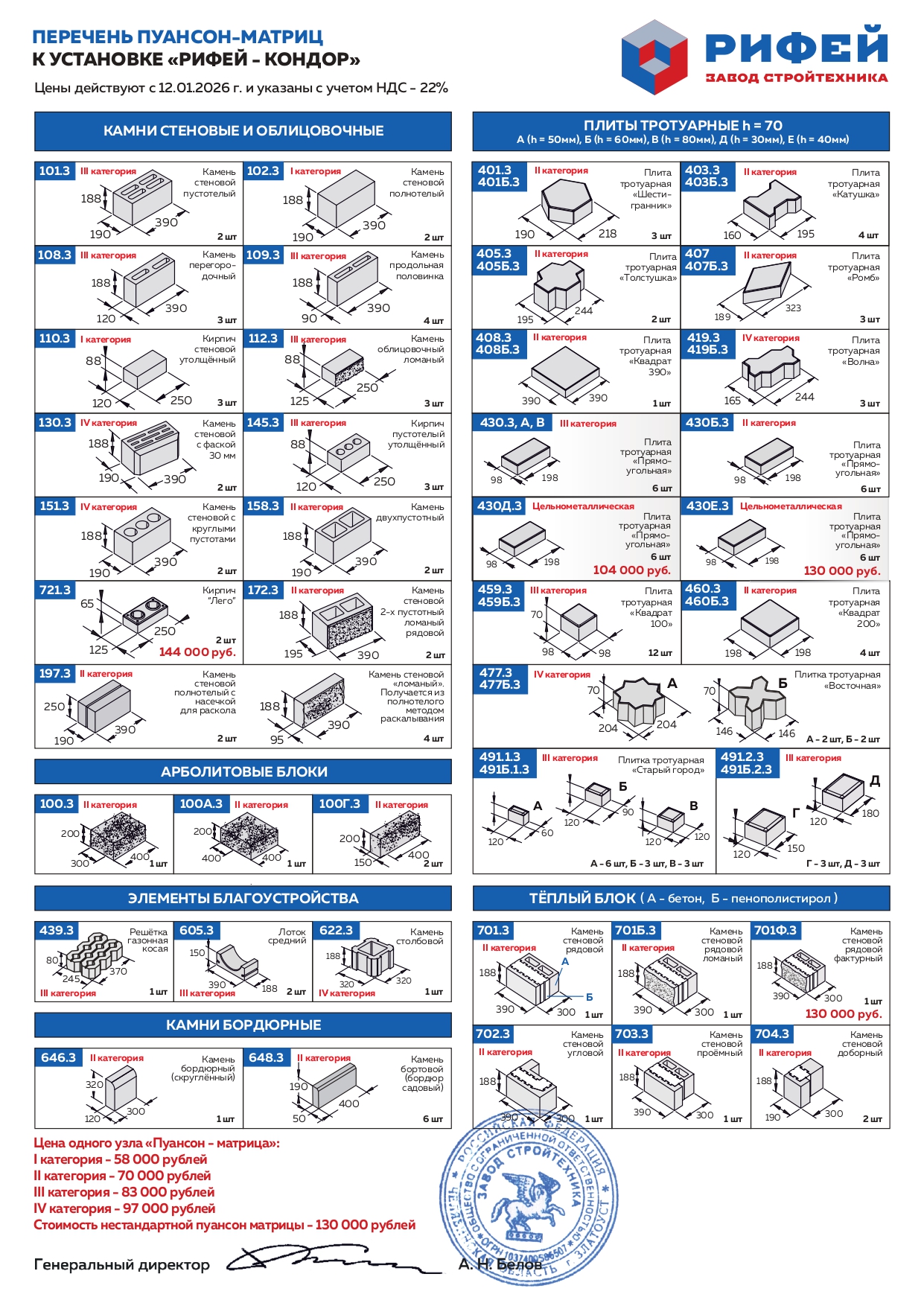

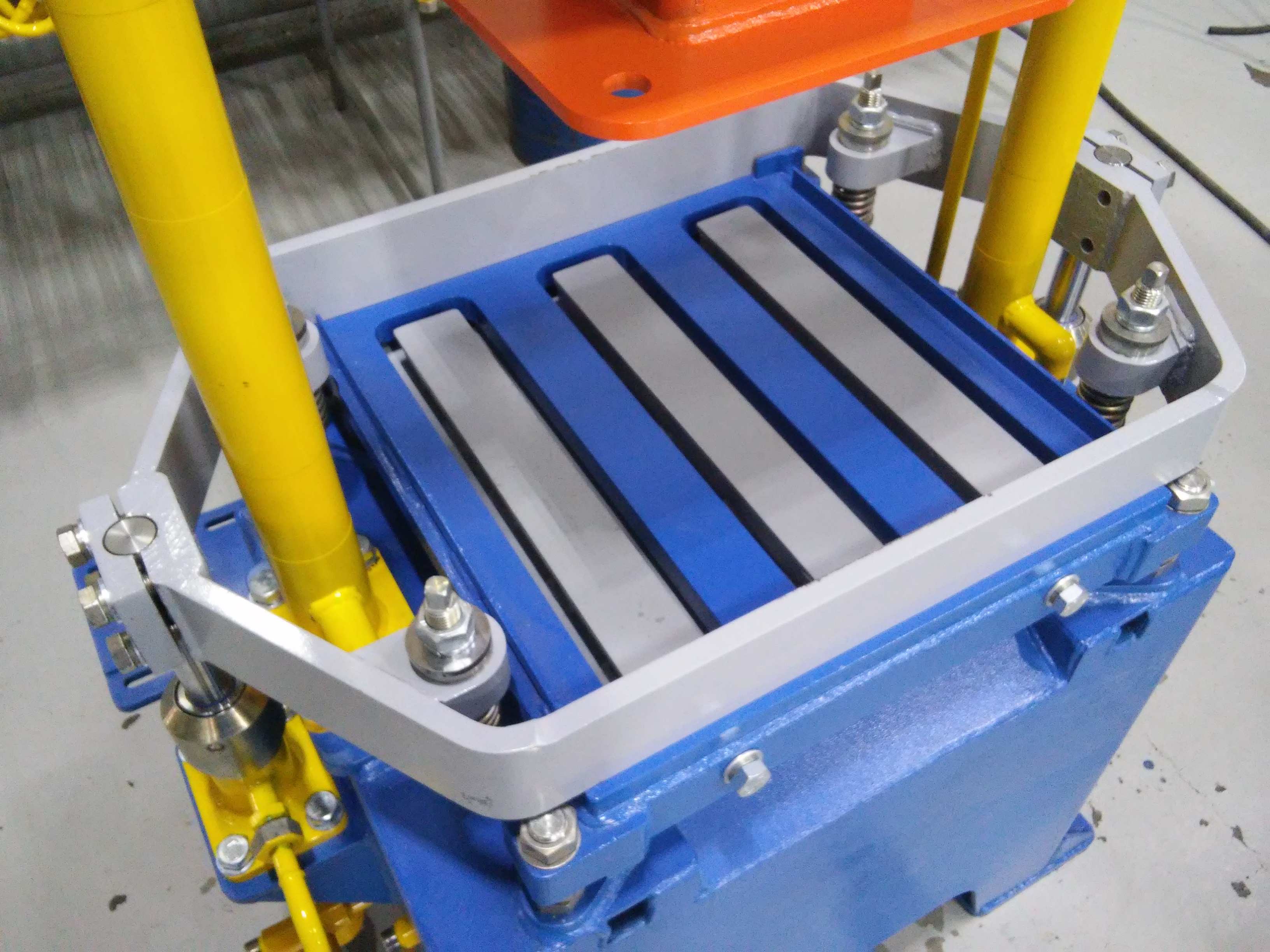

- Пуансон-матрица, 3 шт
- ЗИП. Монтажно-сборочный комплект
- Паспорт. Руководство по эксплуатации оборудования
Название & Состав
Цена
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
Опция Теплый блок
с учетом НДС 20%
Рифей-Контур
1. Установка в сборе
2. Рамка углового вкладыша
3. Рамка прямого вкладыша
4. Опора
5. Комплект ЗИП
6. Паспорт. Руководство по эксплуатации
с учетом НДС 20%
Дозатор весовой БД-350-Вес
1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации
с учетом НДС 20%
Конвейер винтовой КВ-6
1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
1. Транспортер (длиной 3,5 м, ширина ленты 300мм)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации
с учетом НДС 20%
пустотелых камней, 330 шт/час
перегородочных камней, 500 шт/час
тротуарной плитки 200х100х70 мм, 1350 (27) шт./час (м. кв./час)
Обслуживающий персонал, 4 чел
Потребляемая электроэнергия:
напряжение, 380В
частота, 50Гц
установленная мощность, 21.8 кВт
Габаритные размеры установки:
длина, 5800 мм
ширина, 3200 мм
высота, 2800 мм
Масса установки, 3690 кг
Корректированный уровень вибрации на рабочем месте оператора, менее 70 дБА Вредные выбросы отсутствуют.
Зона формуемых изделий, 400 х 400 мм
Высота формуемых изделий, 50…200 мм
Привод механизмов, гидравлика
Привод вибростола – электродвигатель:
мощность, 2,2 кВт
синхронная частота вращения, 3000 об/мин
ПЛАН ФУНДАМЕНТА
